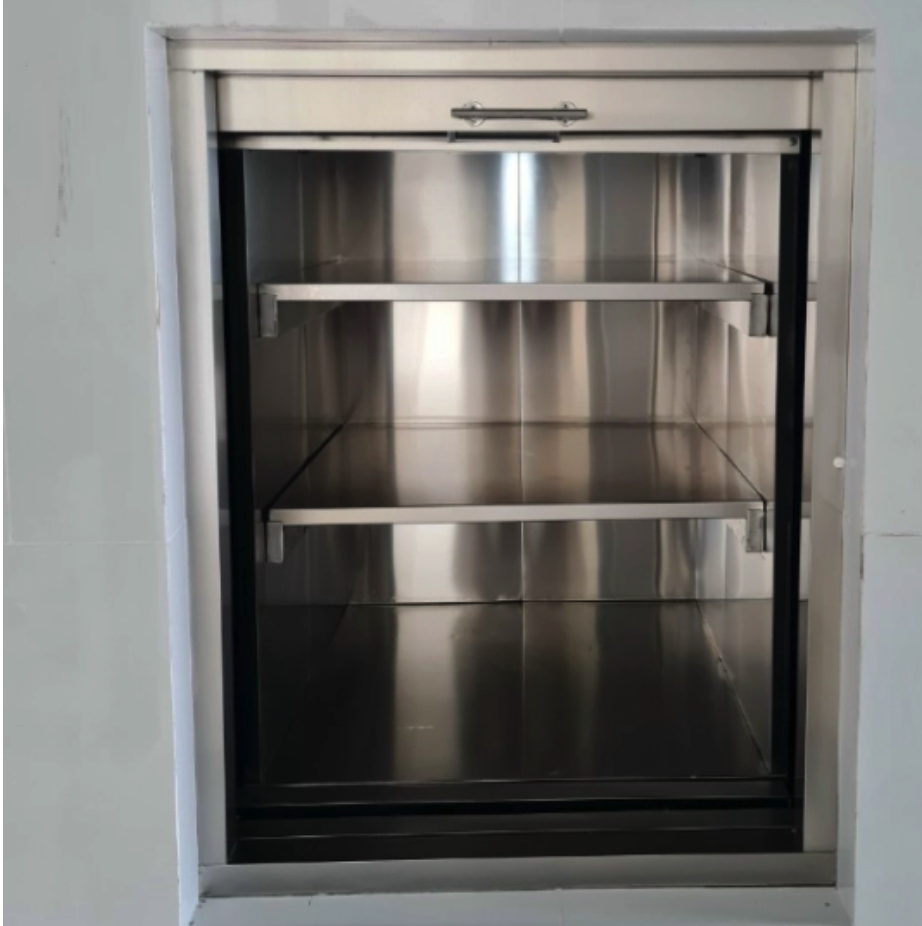

Thang tời hàng trường Mầm non tải trọng 150kg

Thang tời hàng trường Mầm non tải trọng 150kg

Xuất xứ: Việt Nam

Bảo hành: 12 tháng

Có tem kiểm định kèm theo.

THÔNG SỐ KỸ THUẬT CHI TIẾT:

1.  Thông số kỹ thuật chung:
Loại thang: Thang tời hàng
Số lượng: 01 bộ
Lắp ráp: tại Việt Nam
Tốc độ: 15 m/phút

Tải trọng: 100 – 500kg (tuỳ theo thực tế)

Kích thước hố thang: Rộng(W)1000 – 2000 mm x Sâu (D) 1000 – 2000 mm

Kích thước cabin: Rộng(W)600-1500 x sâu(D) 600-1500 x Cao(H)800-2400 mm

Kích thước cửa: Rộng(W)600-1500 x Cao(H)800-2400 mm

Kiểu cửa: 1 cánh kéo lên, 2 cánh kéo lên, cửa bản lề, cửa mở tự động

Vật liệu cửa: Inox 304

Vật liệu cabin: Inox 304

Điều khiển: Điều khiển đơn
Số điểm dừng: 02 điểm lấy hàng
Tầng phục vụ: 1, 2
Tầng không phục vụ: Không

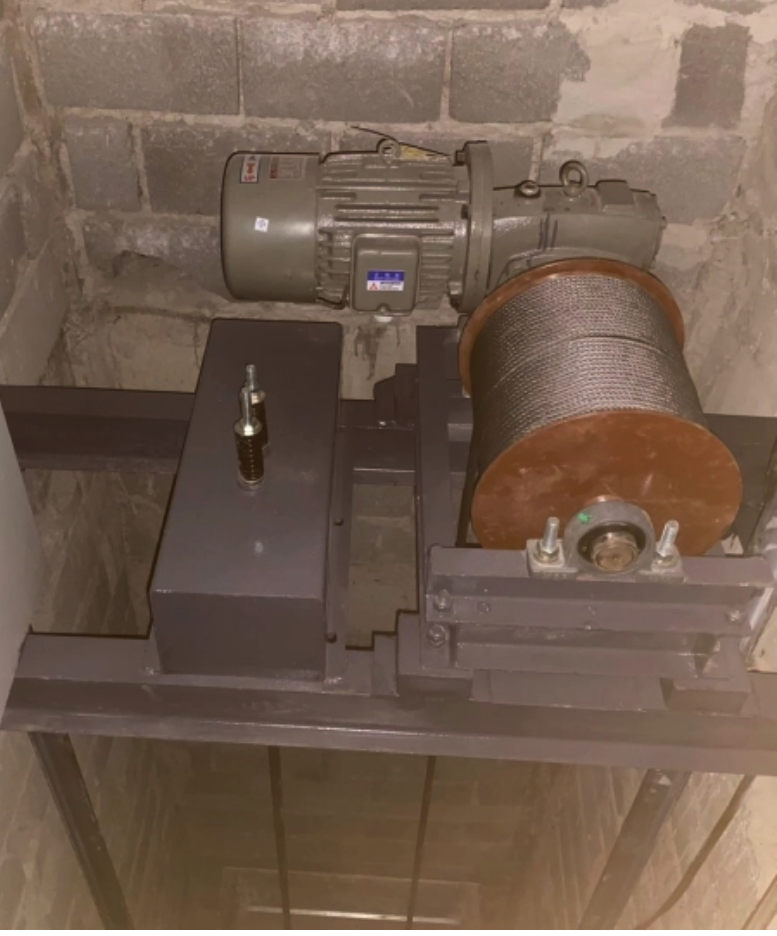

2. Hệ thống động lực:
Động cơ:
Nhãn hiệu: Mitsubishi hoặc tương đương

Công xuất: 2.2 Kw

Nguồn điện cung cấp:
Nguồn động lực: 3 Pha – 380V – 50Hz

Nguồn chiếu sáng: 1 Pha – 220V – 50Hz
Ray Cabin: Chuyên dụng cho thang máy tiêu chuẩn TK5A
Cáp tải: Lõi bố tẩm, chuyên dụng thang máy, tự động tiết dầu trong quá trình vận hành.
Tỷ lệ truyền áp: 1:1 hoặc 1:2
Puli/ tang cuốn: Gang hoặc thép hình
3. Tủ điều khiển:
Hệ điều khiển: Điều khiển bằng: Vi xử lý, rơ le 24v

Xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều hoạt động.

Hệ thống điều khiển động lực VVVF (Variable Voltage Variable) tiết kiệm điện năng, làm thang vận hành êm hơn

Biến tần nhãn hiệu Fuji hoặc tương đương

Mặt bảng gọi inox , Có đèn báo số vị trí cabin và chiều cabin đang di chuyển , nút nhấn chuyên dụng cho thang má y.

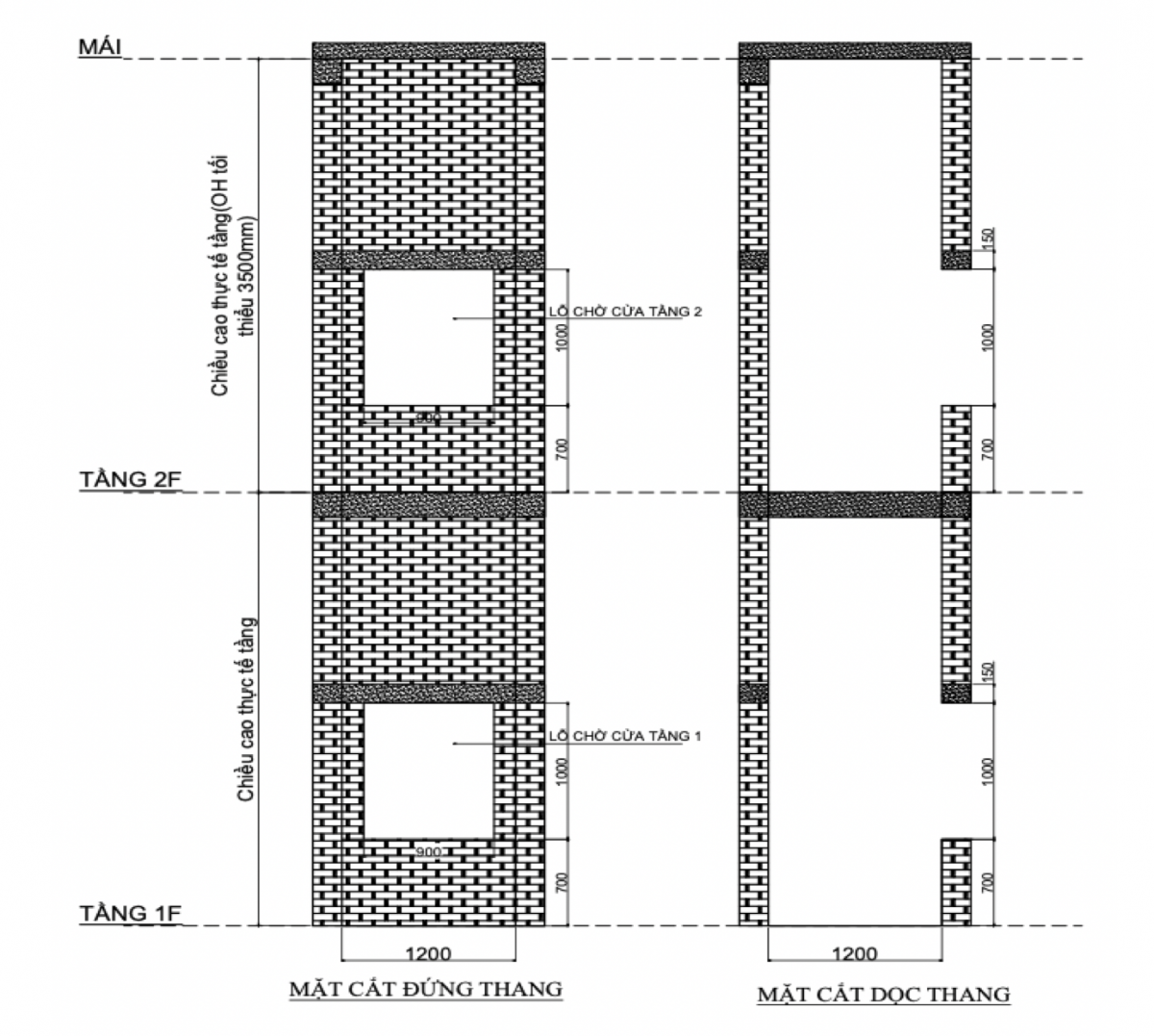

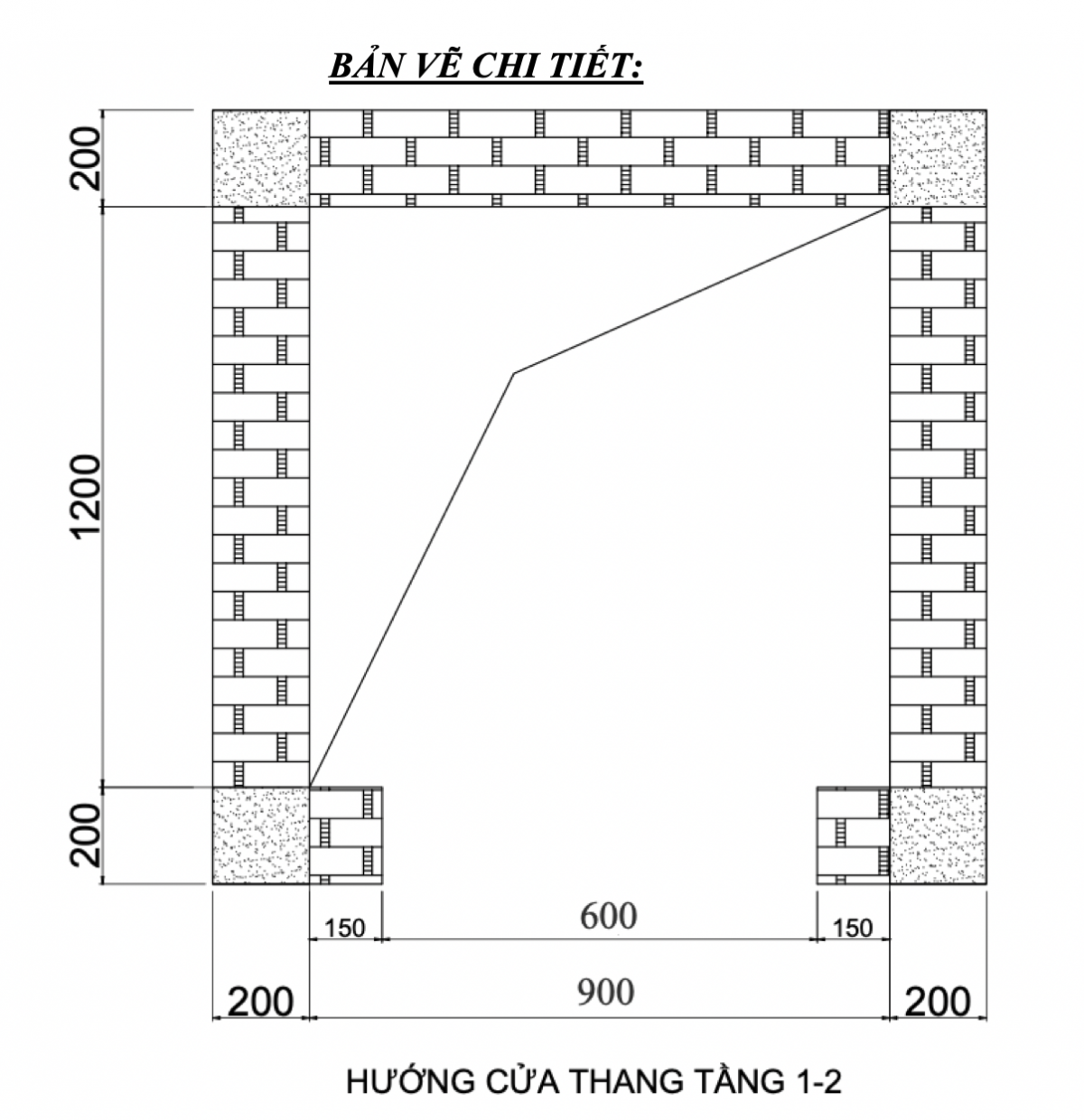

4. Thông số xây dựng hố thang máy.
Kích thước hố thang: 1200x1200mm
Độ sâu sàn hố Pít [PD]: 0
Độ cao đỉnh hố thang [OH] >2600 - 3200mm
Phòng máy: Không có
Cấu trúc hố thang: Tường gạch
Cửa cách sàn: 0-750mm (Tuỳ theo thực tế)

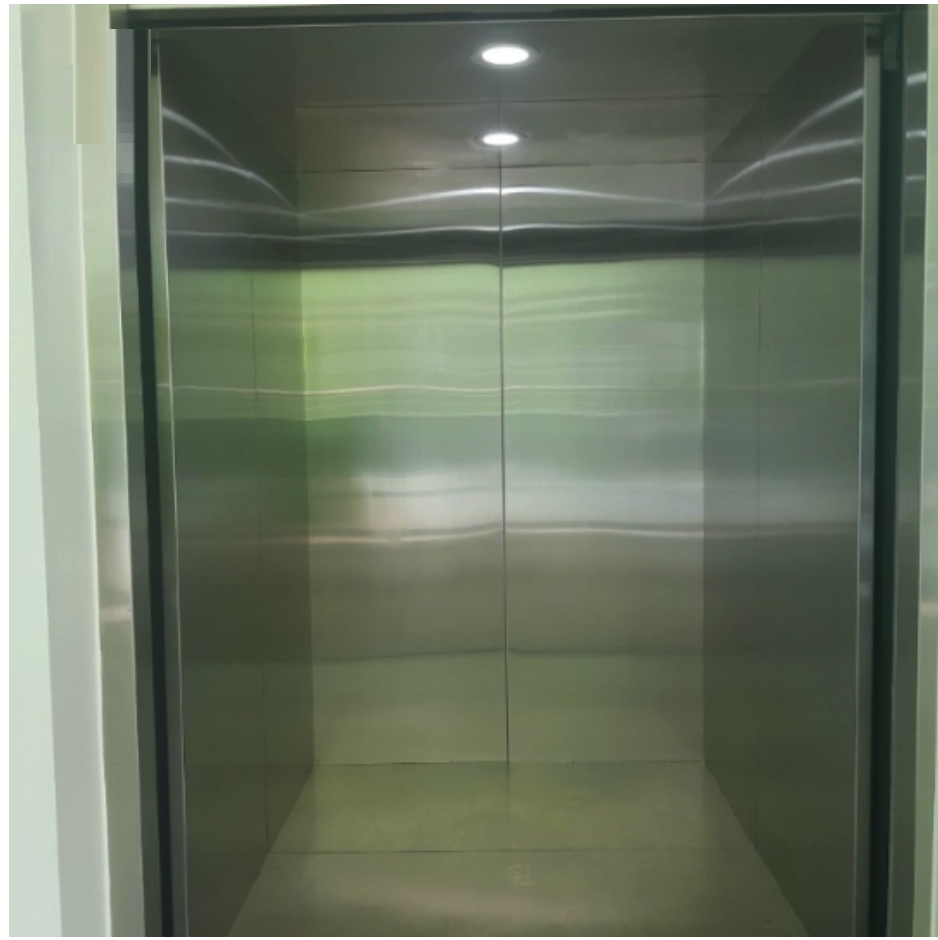

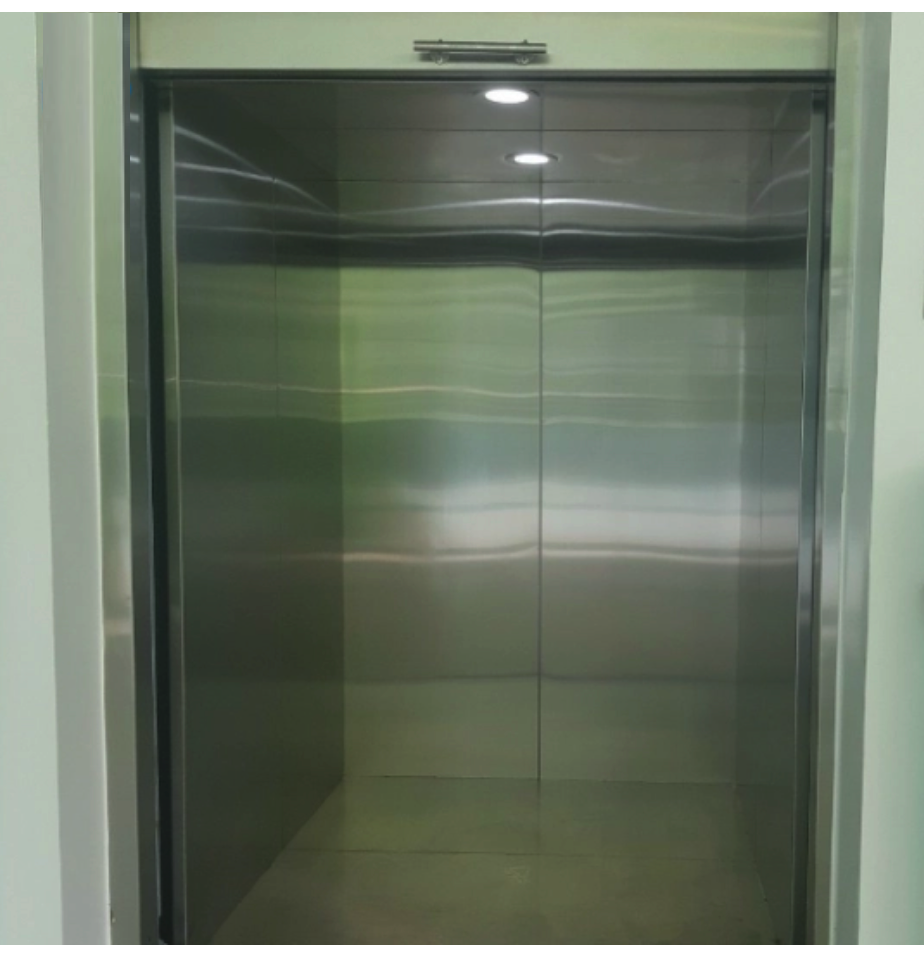

5. Thiết kế Cabin.

Kích thước sàn Cabin: 1000x1000x1000mm
Kích thước cửa Cabin: 800 x 1750mm
Trần Cabin, Hai vách bên Cabin, Vách sau Cabin: Inox sọc nhuyễn độ dày 1mm

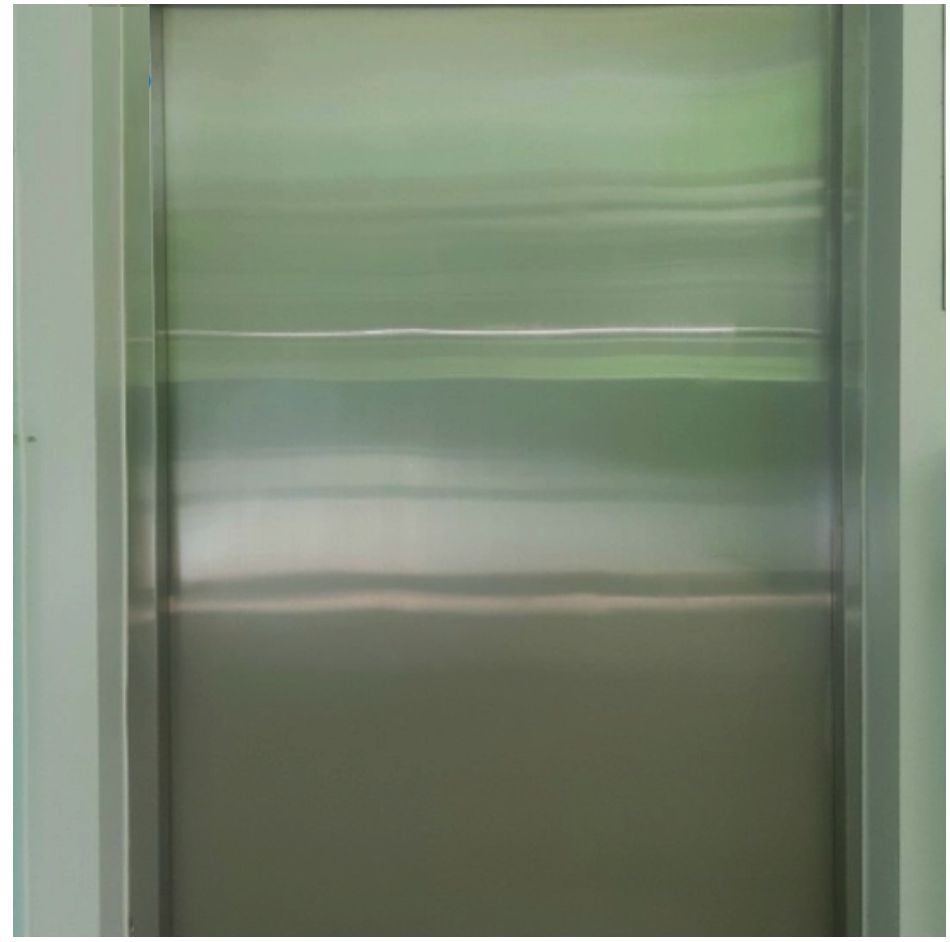

Cửa phòng Cabin: Cánh inox mở bằng tay kích thước 800x1750mm
Sàn phòng thang: Inox 1mmm
Khung cabin, Khung cửa, thanh tăng cứng: Thép hình

Bộ phận an toàn:

-        Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động bảo vệ hệ thống điện

-       Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.

-       Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.

-       Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố
